Lecture 6: Database Design using the E-R Model

一、设计过程概述

阶段划分

• 初始阶段：明确数据库用户的数据需求。
• 第二阶段：选择数据模型，构建概念模式（Conceptual Schema）。
• 最终阶段：
  • 逻辑设计：定义数据库模式（Schema），解决属性分配和关系模式划分。
  • 物理设计：决定数据的物理存储布局。

设计原则

• 避免冗余：冗余可能导致数据不一致。
• 避免不完整性：设计需覆盖所有业务场景。
• 选择最佳设计：从多个合理设计中择优。

二、实体-联系模型(E-R Model)核心概念

1. 基本元素

概念	说明	示例
实体	可区分的对象（如学生、课程）	学生(ID: 323114514)
实体集	同类实体的集合（如所有学生）	student 表
属性	描述实体的特征（如学生ID、姓名）	name VARCHAR(20)
关系	实体间的关联（如“学生选修课程”）	takes(ID, course_id)
关系集	同类关系的集合	advisor 关系集

2. E-R图表示

以下面这个E-R模型为例：

• 实体集：矩形(rectangle)框。
• 关系集：菱形(diamond)框，通过连线连接相关实体集。如果是一对一关系，则为单菱形框；如果是一对多关系，则为双菱形框。
• 属性：看了些资料，可以用椭圆形，但是上课PPT里说明的是属性列于框内，主键用下划线标出。

详细讲解：

1. 实体集（Entity Sets）

   instructor（教师实体集）：

   • 属性：ID（主键）、name、salary
   • 作用：存储所有教师信息，每个教师通过唯一ID标识。

   student（学生实体集）：

   • 属性：ID（PK）、name、tot_cred
   • 作用：存储所有学生信息，每个学生通过唯一ID标识。

2. 关系集（Relationship Set）

   advisor（指导关系）：

   • 连接：通过ID的关系连接 instructor 和 student。
   • 含义：表示教师对学生的指导关系。例如，教师ID22222指导学生ID44553，我们可以写\((22222, 44553) \in advisor\)。



三、复杂属性(Complex Attributes)

类型	说明	E-R图表示	示例
简单属性	不可再分	单行文本	age INT
复合(composite)属性	可分解为子属性	树状结构	address(street, city)
多值(multivalued)属性	多个取值	花括号 {}	{phone_number}
派生(Derived)属性	由其他属性计算得到	括号 ()	age()

1. 简单属性（Simple Attribute）

• 定义：不可再分的原子值，如整数、字符串等。
• E-R图示例：直接列在实体框内。

  +------------------+
  |    instructor    |
  |------------------|
  | ID               |
  | name             |
  | salary           |
  +------------------+


• SQL实现示例：使用基本数据类型（INT, VARCHAR, DATE等）。

  CREATE TABLE student (
    ID CHAR(5) PRIMARY KEY,
    birthdate DATE  -- 简单属性
  );


2. 复合属性（Composite Attribute）

• 定义：由多个子属性组成的属性（如地址包含街道、城市、邮编）。
• E-R图示例：树状结构或嵌套表示（下图那种缩进）。

  +--------------+
  |  instructor  |
  |--------------|
  | ID (PK)      |
  | name         |
  |     first    |
  |     last     |
  | address      |
  |     street   |
  |     city     |
  +--------------+


• SQL实现：
  • 方案1：拆分为独立字段（不赘述，懂的都懂）。
  • 方案2：使用结构化类型。

    CREATE TYPE address_type AS (
        street VARCHAR(50),
        city VARCHAR(20)
    );

    CREATE TABLE instructor (
        ID CHAR(5) PRIMARY KEY,
        name_first VARCHAR(20),
        name_last VARCHAR(20),
        address address_type  -- 使用复合类型
    );


3. 多值属性（Multivalued Attribute）

• 定义：一个属性可包含多个值（如用户有多个电话号码）。
• E-R图示例：用花括号 {} 标注。

  +--------------+
  |  instructor  |
  |--------------|
  | ID (PK)      |
  | phones { }   |
  +--------------+


• SQL实现示例：使用数组类型（仅限支持数组的数据库如PostgreSQL）。

  CREATE TABLE instructor (
      ID CHAR(5) PRIMARY KEY,
      phones VARCHAR(20)[]  -- 用数组存储，因为可能有多个电话号码
  );


4. 派生属性（Derived Attribute）

• 定义：通过计算其他属性得到（如年龄 = 当前日期 - 出生日期）。
• E-R图示例：用括号 () 标注。

  +--------------+
  |  instructor  |
  |--------------|
  | ID           |
  | birthdate    |
  | age ()       |
  +--------------+


• SQL实现：
  • 方案1：通过视图动态计算。

    CREATE VIEW instructor_age AS
    SELECT ID, birthdate,
        EXTRACT(YEAR FROM CURRENT_DATE) - EXTRACT(YEAR FROM birthdate) AS age
    FROM instructor;


  • 方案2：使用生成列（Generated Column）。

    CREATE TABLE instructor (
        ID CHAR(5) PRIMARY KEY,
        birthdate DATE,
        age INT GENERATED ALWAYS AS (EXTRACT(YEAR FROM CURRENT_DATE) - EXTRACT(YEAR FROM birthdate))
    );


四、映射基数约束

基数约束描述两个实体集通过关系集关联时，每个实体可参与的关系数量限制。

1. 四种基数类型

• 一对一（1:1）：一个实体关联至多一个另一实体。

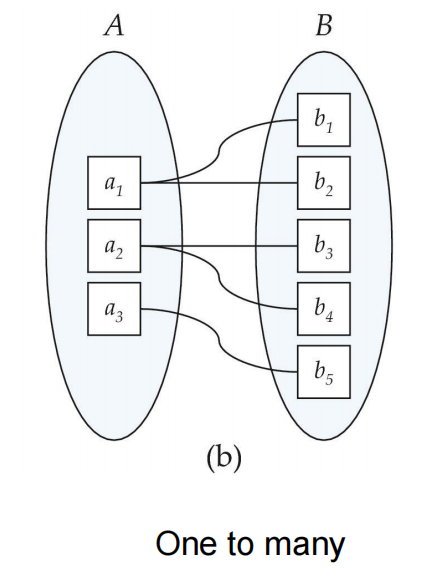

• 一对多（1:N）：一个实体关联多个另一实体。
• 多对一（N:1）：多个实体关联至多一个另一实体。
• 多对多（M:N）：多个实体互相关联。

我们通过在关系集和实体集之间绘制有向线（\(\rightarrow\)或者\(\leftarrow\)）表示“一个”，绘制无向线（—）表示“多个”来表达基数约束。

约束示例

如上图，这表示了一个讲师可以和多个学生有指导关系，而一个学生只能选一个教师作为指导关系。

2. 参与约束

• 全部参与（Total Participation）：双线(double line)表示（如学生必须有一个导师）。
• 部分参与（Partial Participation）：单线表示（如教师可能不担任导师）。

参与约束示例

如上图，这表示了学生必须有指导关系的讲师，而讲师可能不在这个指导关系中。

3. 更复杂的约束

用l..h 形式标注，用于定义实体参与关系的数量范围：

• l（Minimum）：实体必须参与的最少关系数。
• h（Maximum）：实体可以参与的最多关系数。

l..h约束示例

（星号*表示没有限制）如上图，这表示的是一个讲师可以和多个学生有指导关系（也可以一个关系都没有），而一个学生有且仅有一个讲师作为指导关系。

五、主键设计

关系类型	主键规则	示例
1:1	任一端主键	employee(ID) \(\leftrightarrow\) office(ID)
1:N	"多"端主键	department(dept_id) \(\rightarrow\) employee(dept_id)
M:N	联合两端主键	advisor(instructor.ID, student.ID)

六、弱实体集

1. 标识实体 + 分辨符（Discriminator OR partial key）：

• 弱实体集：依赖于其他实体集（用于标识实体）存在的实体，无法独立标识。
• 分辨符：弱实体集内部唯一标识实体的属性。

弱实体集示例

听起来很抽象，这里举个例子：

CREATE TABLE section (
    course_id CHAR(5),  -- 标识实体的主键
    sec_id CHAR(5),     -- 分辨符（弱实体自身唯一标识）
    semester VARCHAR(10),
    PRIMARY KEY (course_id, sec_id),
    FOREIGN KEY (course_id) REFERENCES course
);

这里，section 表的主键是 course_id 和 sec_id。course_id是标识实体的主键，sec_id就是分辨符。

这里也可以看到，因为section只有sec_id是建立不起来滴，它依赖于course_id外键，照应了前面所说的弱实体集的定义。

唯一性保证：仅当course_id + sec_id组合时，才能唯一标识一个课程段（比如CMU 15-445和Spring共同组合唯一标识了这门课的一个课程段）。

2. 特点与E-R图表示

• 依赖强实体集：通过双矩形框表示。
• 分辨符：虚线下划标出。

比如在下面这个图例中，可以一眼盯真，很容易看懂。

七、消除冗余属性

消除冗余属性并引入关系表，数据库设计就会更加规范化.

-- 错误：冗余存储 dept_name
CREATE TABLE student (
    ID CHAR(5) PRIMARY KEY,
    dept_name VARCHAR(20),  -- 冗余字段
    FOREIGN KEY (dept_name) REFERENCES department
);

-- 正确：通过关系表 stud_dept 关联学生与部门
CREATE TABLE student (
    ID CHAR(5) PRIMARY KEY,
    -- 不直接存储 dept_name
);

CREATE TABLE stud_dept (
    student_id CHAR(5),
    dept_name VARCHAR(20),
    PRIMARY KEY (student_id),
    FOREIGN KEY (student_id) REFERENCES student(ID),
    FOREIGN KEY (dept_name) REFERENCES department(dept_name)
);

八、E-R图与关系模式的转换

1. E-R图转关系模式

操作方法：

• 把每个矩形和菱形直接转化成关系模式，也就是说各种属性先不管，先把关系模式的大致样子写出来。
• 再根据通过菱形连接的两个矩形，比对菱形内含有的共同的属性，确认主键和外键。
• 有下划虚线的是分辨符和主键，下划实线的就是主键。

2. 关系模式转E-R图

根据日常经验，关系模式的属性特征等综合判断，将关系模式转换为E-R图。可能不太看得懂这句话，举个例子：

例题

这道题来自mxy班的quiz-2第五题的一部分，考察的就是E-R图和关系模型这一块的知识，可以姑且参考这道题来“小牛试刀”。

(1) 这道题第一问比较简单。

我们观察可以发现，表Read和PublishedBy都有个特点，即其所有属性都包含于另外三个表中。因此在E-R图中，它们可以作为关系集来连接另外三个表；同时根据经验判断，Read和PublishedBy这俩单词的含义分别是 “读过的书”和“由谁出版的书”，因此可以作为菱形关系。

又按照经验，书不一定只有一个作者，一个作者不一定只有一本书，因此用双菱形表示；一个出版商不可能只出版一本书，但是一般一本书由一个出版商出版，因此可以用单菱形表示。

综合前面笔记记录的细节，绘制图如下：（属性略，把上面的关系模型的属性连带下划线一排一排抄写上去即可）

(2) 第二个问还是需要一些烧烤时间的，不过这道题的难度也不是很大。

通过规范化后，得到以下最少数量的关系模式：

1. Book(bid, title, author, pid)

   • 主键：bid
   • 外键：pid 引用 Publisher(pid)
   • 注：这个地方是合并原 Book 和 PublishedBy 表，消除冗余关系。

2. Publisher(pid, pname, location)

   • 主键：pid

3. Reader(name, age, profession)

   • 主键：name

4. Read(name, bid)

   • 主键：(name, bid)
   • 外键：name 引用 Reader(name)，bid 引用 Book(bid)

九、扩展E-R特性

1. 特化（Specialization）

定义：特化是将实体划分为子实体的过程。

特点：

• 自上而下设计：从一般实体集划分出更具体的子类。
• 继承属性：子类继承父类的所有属性和关系。
• 符号表示：使用空心箭头（和 ISA 标签），满足子指向父。

2. 概化（也称泛化）（Generalization）

定义：泛化是多个实体的共同属性构成一个新实体的过程。

备注：这里也可以看出，概化与特化是相对的逆过程。

特点：

• 自下而上设计：将多个实体集的共性抽象为父类
• 符号表示：使用实心箭头（和 ISA 标签），满足子指向父。（其实只需要记得子指向父就好）

3. 聚合（Aggregation）

定义：聚合是指一个实体由多个实体组成，或者说，因为单独的一个实体无法在关系中有意义，因此让多个实体的关系充当一个实体的过程。（而这个“大实体”我们用一个矩形框住，作为一个新实体）

这个看着比前两个还让人“迷糊”，举个例子很好说明。

譬如在评估系统中，学生、讲师、项目会受到有关的评价（通过eval_for连接）

因此可以把这些评价的关系集和学生、讲师、项目的关系集这一整个实体联系起来，这就是聚合。

有一说一，我觉得这章挺水的，把基础概念过完就差不多能做题了。
