Lecture3: VR-EEG情绪感知系统实践

一、EEG情绪识别简述

1. 情绪识别的重要性

情绪识别是人机交互、心理健康监测和娱乐体验的核心技术。通过EEG(脑电图)信号,我们可以非侵入性地捕捉大脑活动,实时分析用户的情绪状态。

2. 情绪的二维模型

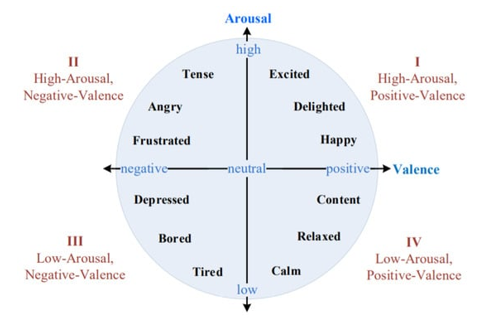

情绪的二维模型基于两个维度来描述情绪:

  • Arousal(唤醒度):表示情绪的活跃程度。
    • 低唤醒度:平静、放松
    • 高唤醒度:兴奋、紧张
  • Valence(效价):表示情绪的正负倾向。
    • 正效价:愉快、积极
    • 负效价:愤怒、悲伤

alt text

这个模型将复杂的情绪简化为二维坐标,便于分类和分析。

二、情绪识别系统实践

1. 系统概览

基于DEAP数据集的情感识别工作流包括以下步骤:

  • 脑电采集:记录EEG信号。
  • 数据处理:清洗和预处理数据。
  • 特征提取:提取情绪相关特征。
  • 分类识别:使用算法识别情绪。
  • 情感反馈:将结果反馈给用户。

alt text

而中间部分就是用代码(Python)解决问题的。

alt text

事实上,后面的大作业差不多也是这个流程。

2. 典型工作流细节

2.1 脑电采集

使用设备(如BMI VR一体机)采集EEG信号,通常从前额区域(FP1、FP2位点)获取。

alt text

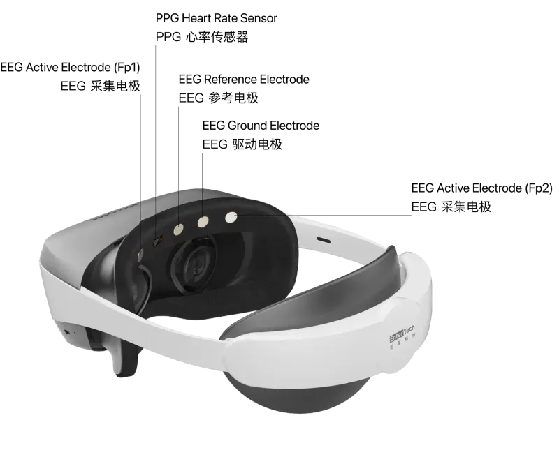

关于 BMI VR 一体机的补充

基础规格:

  • 生理传感器:前额双通道脑电 (位点:FP1、FP2,采集频率250Hz) 、前额PPG心率
  • 重量:620g,手柄108g

显示光学

  • 屏幕:2.89寸Fast-LCD X2
  • 分辨率:4320*2160
  • 刷新率:90Hz
  • 近视:支持佩戴眼镜

定位与交互:手柄交互,双6Dof红外光学手柄

2.2 前端界面

主要包含这俩模块:

  • 情感信息模块:实时展示情绪状态(愤怒、恐惧、悲伤、平静、愉快)
  • 生物数据模块:显示EEG波形、心率等数据

情感信息模块

alt text

情感示例

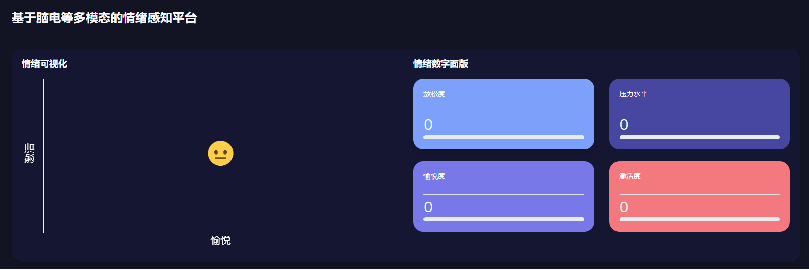

以下是前端界面的情感信息模块实时展示的用户情感信息示例。

alt text

前端界面的情感信息模块实时展示用户情感等信息。

生物数据模块

alt text

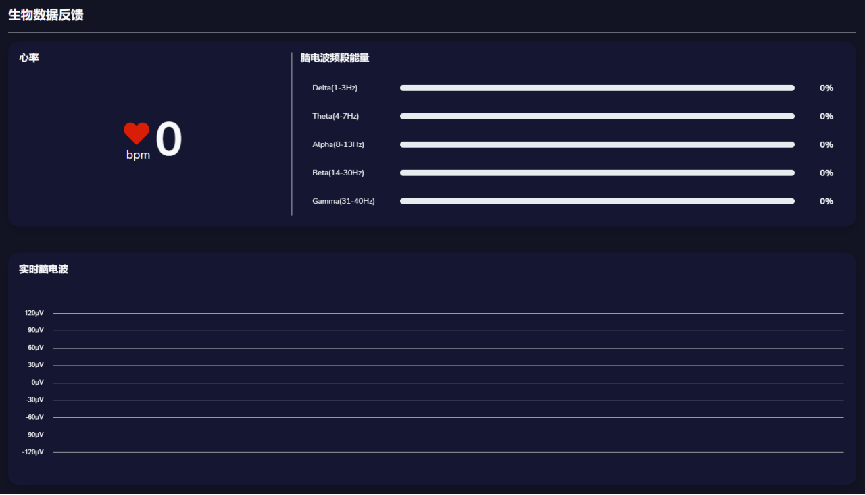

前端界面生物数据模块实时展示采集到的生物数据。

三、课堂任务概览

课堂上老师为我们设计了三个实践任务,帮助我们动手实现情绪感知系统:

  • 任务一:连接VR设备,解析多模态数据
  • 任务二:基于情绪识别范式采集和分析数据
  • 任务三:实现完整的实时情绪感知系统

任务一:连接设备,获得采集数据

任务目标

修改simple.py,完成:

  • 连接VR设备
  • 打印情感云服务器返回的数据报文
  • 解析报文
  • 保存数据
多线程并发
  1. 为什么用多线程?

    • 并行性:多个任务同时执行,提高效率
    • 避免阻塞:I/O操作(如数据接收)不会中断主程序
    • 数据共享:线程间共享内存,便于处理
  2. 代码示例:

    import threading

    def run(n):
        print("current task:", n)

    if __name__ == "__main__":
        t1 = threading.Thread(target=run, args=("thread 1",))
        t2 = threading.Thread(target=run, args=("thread 2",))
        t1.start()
        t2.start()

  1. 数据采集架构

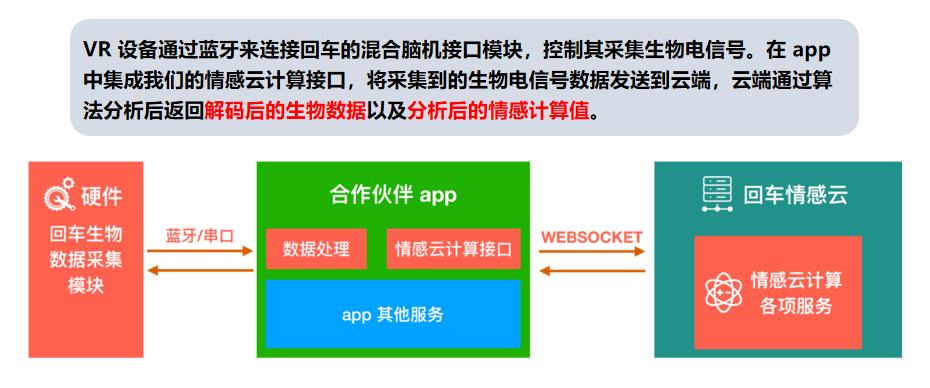

    VR设备通过蓝牙连接脑机接口模块,采集生物信号后发送至云端分析,云端通过算法分析后返回结果。

    数据采集架构

  2. 多线程实现

    • 线程0:收集实时数据
    • 线程1:持续采集并编号
    • 线程2:创建文件夹并保存数据
    • 时间戳对齐:采集完成后逆推对齐
if __name__ == '__main__':
    folder_path = create_new_folder()
    print("Starting the collecting server...")
    t = threading.Thread(target=collect_data)
    t2 = threading.Thread(target=put_eeg_result_forever)
    t3 = threading.Thread(target=save_array_to_npy, args=(folder_path,))
    t.start()
    t2.start()
    t3.start()

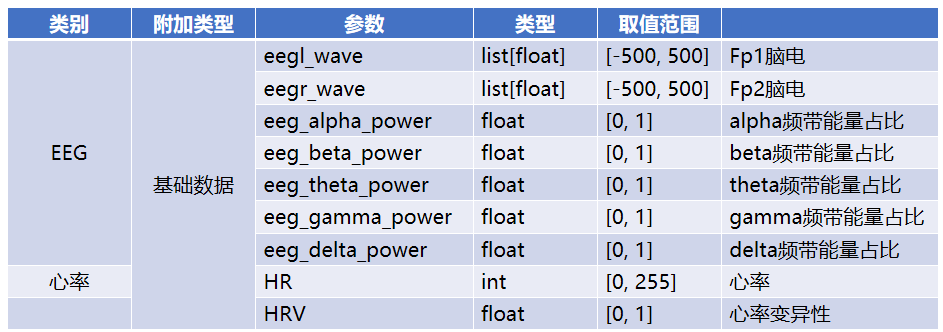

生物数据报文

报文结构:

alt text

报文实例

以下是一个完整的报文。

< [code: 0] [msg: None] [biodata:subscribe] >>> {'hr-v2': {'hr': 0, 'hrv': 0.0}}

< [code: 0] [msg: None] [biodata:subscribe] >>> {'eeg':
    {'eegl_wave': [-72.44, -21.98, -20.91, -55.1, ... , 13.93, -0.03, -20.84],
    'eeg_alpha_power': 0.2228,
    'eeg_beta_power': 0.3645,
    'eeg_theta_power': 0.1757,
    'eeg_delta_power': 0.0938,
    'eeg_gamma_power': 0.1432,
    'eeg_quality': 2}
}

数据包由两条单独的消息组成,每条消息都带有元数据前缀,指示数据的状态和类型:

# [code: 0] 表示数据传输成功(无误)
# [msg: None] 表示没有额外的消息或错误描述
# [biodata:subscribe] 表示这是一个“订阅式”数据流 系统持续从设备接收生物数据
< [code: 0] [msg: None] [biodata:subscribe] >>> {...}

>>> 后面是类似 JSON 的结构,它就包含了这些生物数据。

比如在第一个包是心率数据,其中:

# hrv 表示心率变异性,测量心跳之间的时间变化
'hr-v2': {'hr': 0, 'hrv': 0.0}

而第二个数据则是 EEG 数据,其对应的参数在上面的表格中已经提到了。

{'eeg':
    {'eegl_wave': [-72.44, -21.98, -20.91, -55.1, ... , 13.93, -0.03, -20.84],
    'eeg_alpha_power': 0.2228,
    'eeg_beta_power': 0.3645,
    'eeg_theta_power': 0.1757,
    'eeg_delta_power': 0.0938,
    'eeg_gamma_power': 0.1432,
    'eeg_quality': 2}
}

任务二:基于情绪识别范式的数据采集与分析

此部分主要包括:

  • 经典范式介绍
  • 数据采集与保存
  • 数据的预处理与可视化

情感脑机接口实验通常在受控环境中进行,使用刺激材料(如电影、图片、音乐)诱发特定情绪。

alt text

SEED数据集

这是别人已经做好的数据集。

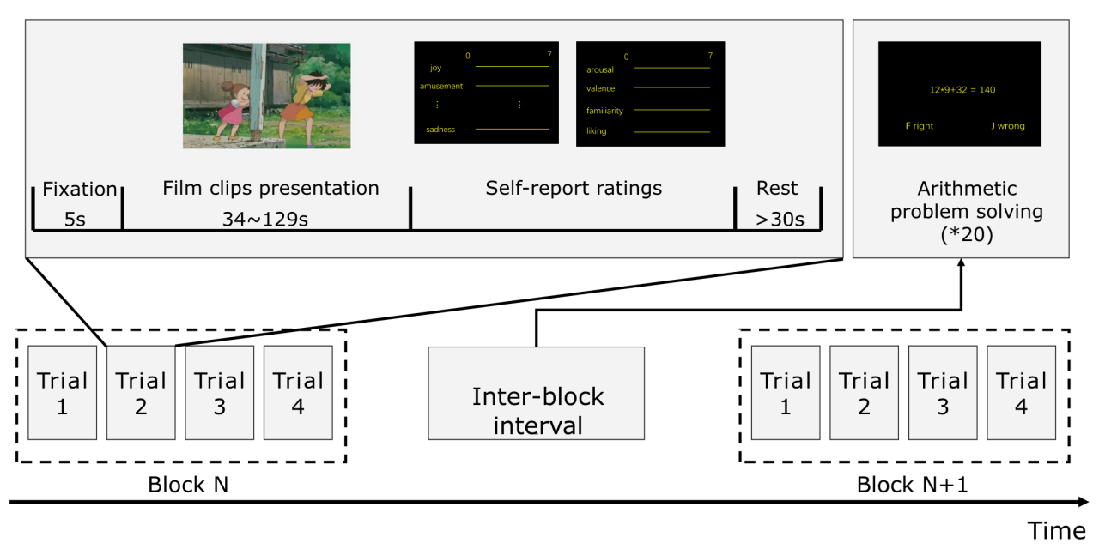

数据集实验范式

  • 全称:SJTU Emotion EEG Dataset
  • 来源:上海交通大学吕宝粮团队
  • 用途:公开的情感EEG数据集,用于研究情绪识别
  • 链接:SEED数据集

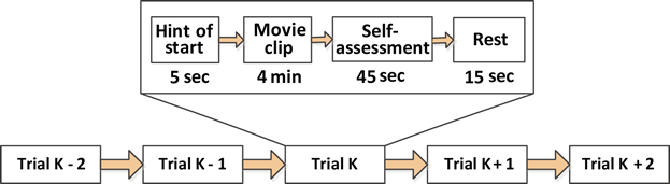

VR-情绪EEG数据采集:

  • 环境:YVR影院
  • 任务:观看情绪视频(happy、neutral、sad,每段6分钟),同步采集EEG
  • 流程:按顺序观看,中间可休息
任务

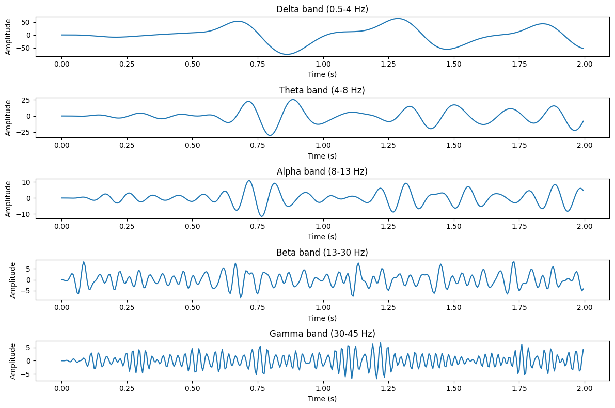

把采集到的EEG数据分成5个波段,并可视化。

# 将EEG数据分成5个波段
from EEG_feature_extactor.DE import bandpass_filter

freq_bands = [
        [1, 4],  # delta
        [4, 8],  # theta
        [8, 14],  # alpha
        [14, 31],  # beta
        [31, 49]  # gamma
    ]

band_names = ['Delta band (0.5–4 Hz)', 'Theta band (4–8 Hz)', 'Alpha band (8–13 Hz)',
            'Beta band (13–30 Hz)', 'Gamma band (30–45 Hz)']

# ==== 选一个通道进行可视化 ====
channel_idx = 0

# ==== 设置时间范围(秒) ====
t_start = 10  # seconds
t_end = 12    # seconds
start_idx = int(t_start * sampling_rate)
end_idx = int(t_end * sampling_rate)

raw_signal = EEG_data[channel_idx][start_idx:end_idx]
print(raw_signal.shape)

VR数据采集

任务三:实现完整的实时情绪感知系统

EEG微分熵特征提取

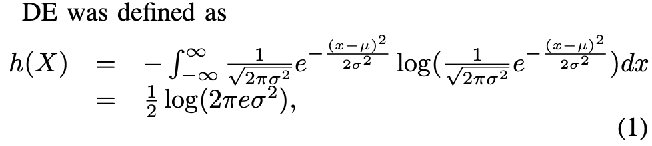

定义:微分熵(Differential Entropy, DE)是香农信息熵的连续形式,用于量化EEG信号的复杂性和不确定性。

alt text

参考文献:Duan, R.-N., Zhu, J.-Y., & Lu, B.-L. (2013). Differential Entropy Feature for EEG-based Emotion Classification.(NER).

任务

提取5个波段的微分熵特征,作为情绪分类的输入。

alt text

基于SVM的EEG情绪分类

  • 方法:使用支持向量机(SVM)进行分类,最大化不同类别之间的间隔,找到最佳超平面分离不同情绪。
  • 评估指标:
    • 准确率(Accuracy)
    • 精确率(Precision)
    • 召回率(Recall)
    • F1分数
    • 混淆矩阵

SVM模型部署

将训练好的SVM模型集成到app.py,实现实时情绪感知。

def reasoning(model, eeg_data):
    # eeg_data: shape (2, 3*250) -> 特征提取后变成 1D 向量
    # model: 训练好的模型
    # return: 预测结果 0-positive, 1-neutral, 2-negative
    # Extract differential entropy (DE) features for 5 frequency bands
    de_features = get_5bands_de(eeg_data)
    # Assuming this returns a 1D vector (e.g., 10 features: 5 bands × 2 channels)

    # Ensure features are in the correct shape for SVM (2D array: [1, n_features])
    de_features = de_features.reshape(1, -1)

    # Perform prediction using the pre-trained SVM model
    prediction = model.predict(de_features)

    # Return the predicted emotion class (0, 1, or 2)
    return int(prediction[0])
